Z941T-10、Z941T-16、Z941T-25電動鑄鐵閘閥

產品簡介
Z941T-10、Z941T-16、Z941T-25型電動楔式鑄鐵閘閥驅動方式為電動,連接方式為法蘭連接,閥門為明桿楔式剛性單閘板,閥座密封面材料為 2Cr13 不銹鋼,公稱壓力 PN10~PN25,閥體材料為球墨鑄鐵的閘閥
訂購熱線：13250886677
產品介紹

電動鑄鐵閘閥簡單概述

產品名稱:電動鑄鐵閘閥

產品型號:Z941T

公稱通徑:DN15~DN1000

公稱壓力:PN10~PN25

Z941T-10、Z941T-16、Z941T-25型電動楔式鑄鐵閘閥驅動方式為電動,連接方式為法蘭連接,閥門為明桿楔式剛性單閘板,閥座密封面材料為 2Cr13 不銹鋼,公稱壓力 PN10~PN25,閥體材料為球墨鑄鐵的閘閥.

二、產品性能參數：




Z941T-10、Z941T-16、Z941T-25型電動鑄鐵閘閥主要性能參數


型號

PN

工作壓力/MPa

適用溫度/℃

適用介質

Z941T-10

10

1.0

350

水、蒸汽、油品

Z941T-16

16

1.6

Z941T-25

25

2.5







三、產品零部件材料：

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥零部件材料

型號

材料

閥體、閥蓋

閘板、閥座

閥桿

閥桿螺母

填料

手輪

Z941T-10

球墨鑄鐵

2Cr13

2Cr13

鋁鐵青銅

柔性石墨

球墨鑄鐵

Z941T-16

Z941T-25

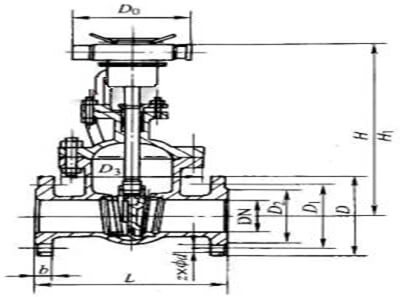

四，電動鑄鐵閘閥外形結構

電動鑄鐵閘閥外形結構圖




五、電動鑄鐵閘閥產品外形及結構尺寸：



Z941T-10、Z941T-16、Z941T-25型電動楔式鑄鐵閘閥主要外形及結構尺寸

DN

L

D

D1

D2

b

z×Φd

D3

H

H1

D0

重量/kg

40

240

150

110

88

20

4×Φ17.5

164

602

602

300

68

50

250

165

125

102

20

4×Φ17.5

164

610

610

300

69

65

270

185

145

122

20

4×Φ17.5

164

612

612

300

80

80

280

200

160

133

20

8×Φ17.5

195

690

690

300

83

100

300

220

180

158

20

8×Φ17.5

220

833

833

300

94

125

325

250

210

184

22

8×Φ17.5

268

876

876

300

125

150

350

285

240

212

24

8×Φ22

280

958

958

300

160

200

400

340

295

268

26

12×Φ22

370

1096

1096

300

225

250

450

405

355

320

30

12×Φ26

460

1244

1244

300

348

300

500

460

410

370

30

12×Φ26

530

1430

1474

400

485

350

550

520

470

430

34

16×Φ26

610

1565

1663

400

696

400

600

580

525

482

36

16×Φ30

710

1735

1886

400

1000

500

700

715

650

585

44

20×Φ33

5860

1961

2181

400

1064
