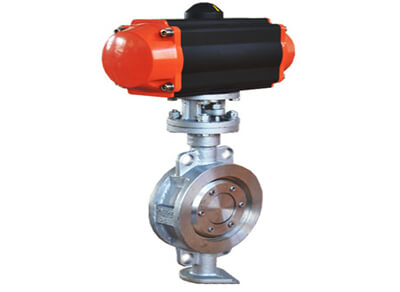

D673H對夾式硬密封氣動蝶閥
產品介紹
對夾式氣動硬密封蝶閥由金屬偏心蝶閥和電動執行器組成，可實現開關量和模擬量調節式兩種控制方式。金屬偏心蝶閥閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。
優勢
1， 結構緊湊，體積精小，運行可靠，密封性好
,2， 維修容易，安裝方便，適應性強等優點
,3， 高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接。互換性好
,4， 結構緊密，尺寸精度高。外觀精美。
性能與基本參數
|
氣動執行器 |
雙作用 單作用常閉式 單作用常開式 |
|
附件可選 |
換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構 |
|
電壓 |
AC220V AC110V AC380 DC12V DC24V DC110V |
|
公稱通徑 |
DN10-100mm |
|
公稱壓力 |
1.6MPa |
|
適用溫度 |
三偏心硬密封：-30-425度 |
|
連接方式 |
對夾式，法蘭式 |
|
閥體結構 |
A型 |
|
閥體材質 |
球墨鑄鐵，鑄鋼，304，316，316L |
|
閥板材質 |
球墨鑄鐵，鑄鋼，304，316，316L |
|
閥座襯里 |
PTFE |
|
適用介質 |
水、液體、氣體、油類、酸堿腐蝕性介質 |

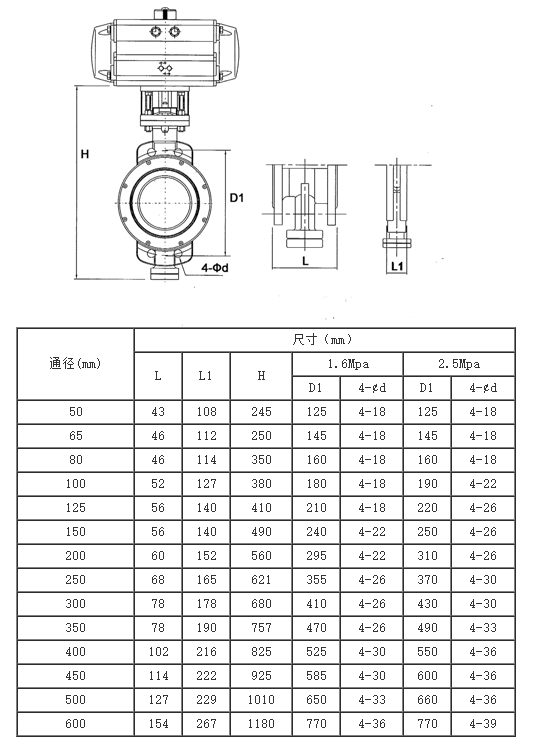

基本規格尺寸
