偏心半球閥是是為解決溶液及礦漿等兩相流介質輸送中的技術難題而研制開發的新型產品，利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，達到關緊，調節，啟閉的作用。本產品結構新穎，性能穩定，開啟迅速輕便，磨損自動補償，密封可靠耐用，易于調整維修；直通式結構流通面積大，較截止閥、蝶閥等閥門阻尼小，系統降壓??；能夠自行破除結垢，方便啟閉，無“死區”，克服了閘閥、球閥、截止閥等易結疤，易堵塞、易泄漏、壽命短等弊端，顯示了獨有的優越性。特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。



PBQ340F/H偏心半球閥－產品特點：



1、閥座設外臺階與閥體內臺階相配合的結構，防止了球體與閥座發生卡阻或脫離現象。



2、利用偏心閥體，偏心球體和閥座，閥桿作旋轉運氣時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密性能安全可靠；閥門啟閉時，球體與閥座完全脫開，消除了密封副的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題。



3、非金屬彈性材料被于金屬座中，閥座金屬密封面受到良好的保護。



4、半球切口的球體與閥座之間有剪切作用，特適用于含維，微小固體顆粒，漿等介質。



5、全開時流通能力大，壓力損失小，且介質不會沉積在閥體中腔內。



6、本產品具有精確的調節和可靠定位功能，流量特性為近似百分比，可調范圍大，最大調比為100；1。

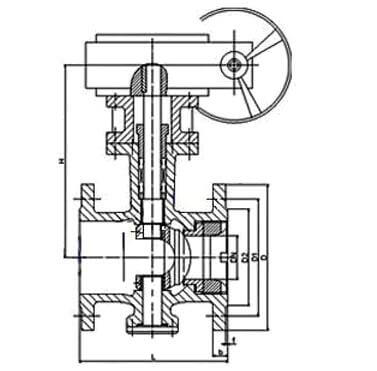

PBQ340F/H偏心半球閥外形結構

PBQ340F/H偏心半球閥性能規范：

PBQ340F/H偏心半球閥－主要零件材質表：



公稱壓力 PN(MPa)	試驗壓力		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及 高粘度、含纖維、 固體顆粒等介質	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB20592-97 AMSI B16.5
	檢驗和試驗	JB/T 9092-99 、API 598



公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸
		L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155				370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4			760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210





稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸
		L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155				370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4			760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
