CV3000調節閥

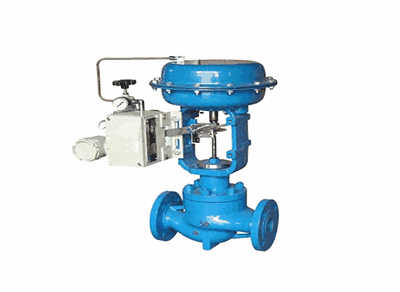

HTS單座調節閥
產品簡介
HTS單座調節閥所屬類別：CV3000氣動調節閥系列JIS10、16、20、30、40KPN16、40、64MPa連接型式法蘭式：FF、RF、RJ和LG標準按ANSIB165,JISB2201司太萊堆焊的工作溫度和壓差參考4
訂購熱線：13250886677
產品介紹
HTS單座調節閥所屬類別：CV3000氣動調節閥系列
HTS單座調節閥是一種頂導向結構的調節閥，閥體流體通道呈 S 流線型，壓降損失小，流量大， 可調范圍廣，流量特性曲線精度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大?？捎糜诳刂聘鞣N不同壓力和溫度的流體。
技術參數和性能
- 型 式 直通單座鑄造球型閥
- 公稱通徑 40~200mm
- 公稱壓力 ANSI 125、150、300、600
- JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
- 連接型式 法蘭式：FF、RF、RJ 和 LG
- 標準按 ANSI B16.5,JIS B2201
- JB/T79.1 PN1.6MPa,JB/T79.2
- 凹凸面
- 焊接式：嵌接焊 SW(40~50mm） 對接焊 BW(65~200mm)
- 材 料 HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
- 上閥蓋常溫型（P）：-17~+230℃
- 伸長I型（E1）： -45~-17℃,+230~+566℃
- 伸長II型（E2）： 整體式（E2I）：-100~-45℃
- 焊接式（E2W）： -196~-100℃
- 壓蓋型式 螺栓壓緊式
- 填 料 V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。
閥內組件
- 閥芯型式 上導向單座柱塞型閥芯。
- 流量特性 高精度流量特性，參考2；高容量流量特性，參考1；
- 快開特性：快開閥芯。
- 工作范圍 軟閥座的工作溫度和壓差參考3
- 司太萊堆焊的工作溫度和壓差參考4
- 材 料 1Cr18Ni9Ti 0Cr17Ni12Mo2 司太萊堆焊
執行機構
- 型 式 HA 多彈簧式薄膜執行機構
- 膜片材料 乙丙橡膠夾尼龍 彈簧范圍 0.02~0.10,0.08~0.24MPa 供氣壓力 0.14,0.16, 0.28MPa
- 氣源接頭 Rc 1/4
- 環境溫度 -30~+70℃
- 備注：該閥也可配用 VA5 或 VA6 和 VP 執行機構
- 閥作用型式 氣——開式，氣——關式。
- 附 件 定位器、手輪機構、氣動閥位傳送器等。
基本性 能
- 泄 漏 量 金屬閥座：符合標準 ANSI B16.104 IV 級、小于額定的 Cv 的 0.01%
- 聚四氟乙烯閥座：符合標準 ANSI B16.104 VI 級，小于額定的 Cv 的 10-7。司太萊堆 焊閥座，小于額定 Cv 的 Cv10-7（快開閥芯）
- 回 差 1%（帶定位器） 3%（不帶定位器）
- 線 性 ±1%（帶定位器） ±5%（不帶定位器）備注：采用標準的 V 型聚四氟乙烯填料。
- 調節范圍 50∶1
