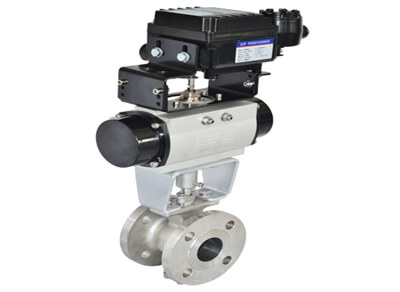

法蘭式氣動V型球閥廠家

產品簡介
法蘭式氣動V型調節球閥是新開發的硬密封、四氟密封調節球閥。由單作用定位器輸出的氣信號壓力輸入到執行機構無彈簧一側的氣室中,氣信號壓力作用在活塞上形成的推力和彈簧力之間差值
訂購熱線:13250886677
產品介紹

法蘭式氣動V型球閥介紹:


1,法蘭式氣動V型球閥是一種球芯通道設計成V型狀開口的閥門,具有精確的流量特性和控制功能。通過0-90度的旋轉動作,來達到流量的調節。閥座與球面之間無間隙摩擦,具有優良的剪切力和自潔能力,尤其適用于帶有纖維或帶有微小顆粒的流體介質。

,2,法蘭式氣動V型調節球閥是新開發的硬密封、四氟密封調節球閥。它采用板簧加載的可動閥座結構,閥座與球體不會產生卡阻或脫離等問題,密封可靠,使用壽命長。V型球閥閥芯設計成帶有特殊開關的V型缺口,流通能力大,壓力損失小,并具有精確的截流特性和控制功能,流量特性為近似等百分比。啟閉件采用V型球缺結構,完全解決了閥腔易沉積介質的問題。


法蘭式氣動V型球閥優勢:


閥座與球面之間無間隙摩擦,具有優良的剪切力和自潔能力,具有精確的流量特性和控制功能,直接連接?;Q性好,結構緊密,尺寸精度高。外觀精美。


法蘭式氣動V型球閥基本技術要點


1,氣動執行器工作原理:雙作用,單作用常閉式,單作用常開式

2,常用附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構

3,基本電壓:AC220V AC110V AC380,DC12V DC24V DC110V

,4,公稱型號通徑:DN10-100mm

5,適用壓力:1.6MPa

6,適用溫度:PTFE:-30~+180℃

7,連接方式:法蘭式

8,閥體結構:A型

9,閥體材質:WCB、304、316、316L


法蘭式氣動V型球閥結構原理:


一.1結構:

氣動V型調節球閥由氣動活塞式執行機構和V形球閥二部分組成,氣動活塞式執行機構又分單作用和雙作用二種,V形球閥密封形式為軟密封和硬密封二種。


法蘭式氣動V型球閥工作原理:


a.氣動活塞式執行機構為雙作用時:

由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右二氣室,由于輸入活塞左、右二氣室的氣源壓力不同。

形成壓差,推動活塞作直線運動,通過齒輪、齒條傳動,將活塞的直線運動轉換成執行機構主軸的旋轉運動,直至左、右氣室壓力平衡,運動停止,在執行機構作旋轉運動的同時帶動閥桿、閥芯作旋轉運動,改變閥芯、閥座間的流通面積,達到調節目的。

b.氣動活塞式執行機構為單作用時:

由單作用定位器輸出的氣信號壓力輸入到執行機構無彈簧一側的氣室中,氣信號壓力作用在活塞上形成的推力和彈簧力之間差值的作用下,氣缸活塞作直線運動,通過齒輪,齒條傳動,直至氣信號壓力形成的推力與彈簧力平衡,運動停止,在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動,從而改變閥芯、閥座之間的流通面積,達到調節目的。

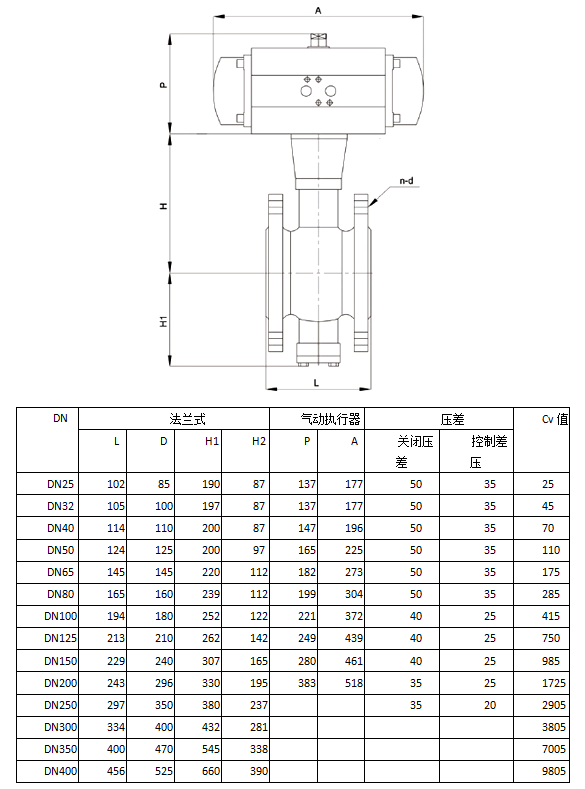

法蘭式氣動V型球閥尺寸
法蘭式氣動V型球閥尺寸表
